產品材質: （內層）采用鍍鋅鋼帶及特殊絕緣處理；（外層）采用PVC原料（抗紫外線、防老化） 產品顏色: 黑色、灰色 工作溫度: -10℃~＋80℃短時可達＋100℃ 產品特性: 1、軟管有極佳之防水、絕緣性，抗拉性。
2、表面采用PVC材料，且PVC塑料中添加了防火阻燃劑
3、結構為反扣型，增加抗拉強度、不容易折斷或變形。
4、彎曲性能好，內部平滑構造，在穿引電線電纜時及容易。 應用領域: 鐵路，機車，交通系統工程，空調，各種機械，自動化控制設備，發電廠，化工，輸配電系統，通信系統，船舶，大廈，廠房內及屋外露出部分之配線保護。 用 途: 保護電線電纜以及達到絕緣、防水、并可增進線纜彎曲美觀。 使用方法: 先將電線電纜穿入管內，再配上YG-DPJ型接頭相應的型號即可。 | 型號 | 規 格 | 外徑及允許偏差 | 自然彎曲 | 最大軸向拉力(Kg) | 包裝單位(米) | | 公制 | 英制 | | YG-JSH-6 | Φ6 | 3/16″ | 9.00±0.25 | 40 | 335 | 100 | | YG-JSH-8 | Φ8 | 5/16″ | 11.8±0.30 | 45 | 470 | 100 | | YG-JSH-10 | Φ10 | 1/4″ | 14.5±0.30 | 55 | 590 | 100 | | YG-JSH-12 | Φ12 | - | 16.5±0.35 | 60 | 710 | 100 | | YG-JSH-13 | Φ13 | 3/8″ | 17.5±0.35 | 65 | 765 | 100 | | YG-JSH-15 | Φ15 | - | 20.2±0.35 | 80 | 885 | 100 | | YG-JSH-16 | Φ16 | 1/2″ | 21.2±0.35 | 85 | 940 | 100 | | YG-JSH-19 | Φ19 | - | 24.5±0.40 | 95 | 1120 | 50 | | YG-JSH-20 | Φ20 | 3/4″ | 25.5±0.40 | 100 | 1180 | 50 | | YG-JSH-25 | Φ25 | 1″ | 31.7±0.45 | 120 | 1450 | 50 | | YG-JSH-32 | Φ32 | 1 1/4″ | 39.6±0.50 | 150 | 1885 | 25 | | YG-JSH-38 | Φ38 | 1 1/2″ | 46.6±0.60 | 180 | 2240 | 25 | | YG-JSH-51 | Φ51 | 2″ | 59.5±1.00 | 220 | 3000 | 20 | | YG-JSH-64 | Φ64 | 2 1/2″ | 73.5±1.50 | 310 | 3770 | 20 | | YG-JSH-75 | Φ75 | 3″ | 84.5±2.00 | 350 | 4405 | 20 | | YG-JH-100 | Φ100 | 4″ | 109.0±3.0 | 410 | 4700 | 10 |

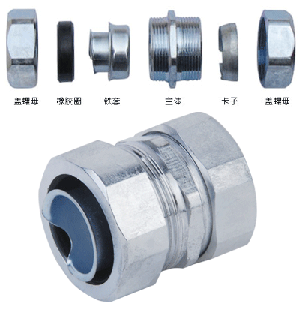

DPJ端接式接頭
螺紋規格: 英制G、公制Mefyic、德制PG 產品材質: A.C.F部位采用優質加厚型鋅合金制成、B.E部分采用丁腈橡膠制成、D為鐵皮制成 顏 色:金屬色（白色） 溫 度: －40℃~＋100℃、短時可達＋120℃ 防護等級: IP65 產品特性: 1、加厚型鋅合金鍍鋅或鍍鉻、外型美觀、結構緊密、強度高
2、軟管護套設計與軟管相扣接緊之設計、裝配省時便利，抗拉力強.
3、可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑
4、除以下標準規格外，可按要求任意變動大小及螺紋標準 | 外絲金屬軟管 | 螺牙標準 | 螺紋外徑 | 螺紋長度 | 接合長度 | 包裝 | | 公制 | 英制 | 公制（M） | 英制(G) | 德制(PG) | D1 | L1 | L2+L3 | | | φ6 | 3/16″ | M14 × 1.5 | G1/4″ | PG7 | 13.2 | 8 | 16 | 100 | | φ8 | 5/16″ | M16 × 1.5 | G3/8″ | PG9 | 13.2 | 8 | 16 | 100 | | φ10 | 1/4″ | M16 × 1.5 | G3/8″ | PG9 | 16.5 | 8 | 17 | 100 | | φ12(13) | 3/8″ | M20 × 1.5 | G3/8″ | PG11/PG13.5 | 16.5 | 8 | 18 | 100 | | φ15(16) | 1/2″ | M20 × 1.5/ M24 × 1.5 | G1/2″ | PG13.5/PG16 | 21.3 | 11 | 23 | 100 | | φ20(19) | 3/4″ | M27 × 2.0/ M30 × 2.0 | G3/4″ | PG21 | 26.6 | 14 | 22 | 50 | | φ25 | 1″ | M33 × 2.0/ M36 × 2.0 | G1″ | PG29 | 33.4 | 15 | 28 | 50 | | φ32 | 1-1/4″ | M42 × 2.0/ M48 × 2.0 | G1-1/4″ | PG29 | 42.1 | 15 | 30 | 25 | | φ38(40) | 1-1/2″ | M48 × 2.0/ M60 × 2.0 | G1-1/2″ | PG36/PG42 | 47.8 | 16 | 32 | 25 | | φ51(50) | 2″ | M60 × 2.0/ M70 × 2.0 | G2″ | PG48 | 59.6 | 18 | 34 | 10 | | φ64(70) | 2-1/2″ | M76 × 2.0 | G2-1/2″ | | 75.1 | 22 | 38 | 10 | | φ75(80) | 3″ | M88 × 2.0 | G3″ | | 87.8 | 22 | 46 | 5 | | φ100 | 4″ | M114 × 2.0 | G4″ | | 113 | 24 | 50 | 5 | | φ125 | 5″ | M140 × 2.0 | G5″ | | | | | 5 | | φ150 | 6″ | M164 × 2.0 | G6″ | | |
DKJ卡套式接頭
產品代碼: YG-DKJ 產品材質: A.C.F部位采用優質加厚型鋅合金制成、B.E部分采用丁腈橡膠制成、D為鐵皮制成 顏 色: 金屬色（銀白色） 溫 度: －40℃~＋100℃、短時可達＋120℃. 防護等級: IP65 產品特性: 1、加厚型鋅合金鍍鋅或鍍鉻、外型美觀、結構緊密、強度高
2、軟管護套設計與軟管相扣接緊之設計、裝配省時便利，抗拉力強.
3、可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑
4、除以下標準規格外，可按要求任意變動大小及螺紋標準 | 卡簧式金屬軟管 | 螺牙厚鋼管（水、煤、氣管） | 薄鋼管（電線管） | | 公制 | 英制 | 公稱 | 英稱 | 外徑×壁后 (mm) | 公稱 | 英稱 | 外徑×壁后 (mm) | | φ10 | 1/4″ | #10 | 1/4″ | | #12 | 1/2″ | 12.76 ×1.60 | | φ12(13) | 3/8″ | #12 | 3/8″ | 17.00× 2.25 | #15 | 5/8″ | 15.87 ×1.60 | | φ15(16) | 1/2″ | #15 | 1/2″ | 21.25 × 2.75 | #20 | 3/4″ | 19.05 ×1.80 | | φ20(19) | 3/4″ | #20 | 3/4″ | 26.75× 2.75 | #25 | 1″ | 25.40 ×1.80 | | φ25 | 1″ | #25 | 1″ | 33.50× 3.25 | #32 | 1-1/4″ | 31.75×1.80 | | φ32 | 1-1/4″ | #32 | 1-1/4″ | 42.25 ×3.25 | #40 | 1-1/2″ | 38.10×1.80 | | φ38(40) | 1-1/2″ | #40 | 1-1/2″ | 48.00 ×3.50 | #50 | 2″ | 50.80×2.00 | | φ51(50) | 2″ | #50 | 2″ | 60.00× 3.50 | #70 | 2-1/2″ | 63.50×2.50 | | φ64(70) | 2-1/2″ | #70 | 2-1/2″ | 75.50×3.75 | #80 | 3″ | 76.20× 3.20 | | φ75(80) | 3″ | #80 | 3″ | 88.50×4.00 | | | | | φ100 | 4″ | #100 | 4″ | 114×4.00 | | | | | φ125 | 5″ | #125 | 5″ | 140×4.50 | | | | | φ150 | 6″ | #150 | 6″ | 165.00 ×4.50 | | | |
|
DGJ自固式接頭
產品代碼:YG-DKJ 產品材質: A.C.F部位采用優質加厚型鋅合金制成、B.E部分采用丁腈橡膠制成、D為鐵皮制成 顏 色: 金屬色（銀白色） 溫 度: －40℃~＋100℃、短時可達＋120℃. 防護等級: IP65 產品特性: 1、加厚型鋅合金鍍鋅或鍍鉻、外型美觀、結構緊密、強度高
2、軟管護套設計與軟管相扣接緊之設計、裝配省時便利，抗拉力強.
3、可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑
4、除以下標準規格外，可按要求任意變動大小及螺紋標準 | 卡簧式金屬軟管 | 螺牙厚鋼管（水、煤、氣管） | 薄鋼管（電線管） | | 公制 | 英制 | 公稱 | 英稱 | 外徑×壁后 (mm) | 公稱 | 英稱 | 外徑×壁后 (mm) | | φ10 | 1/4″ | #10 | 1/4″ | | #12 | 1/2″ | 12.76 ×1.60 | | φ12(13) | 3/8″ | #12 | 3/8″ | 17.00× 2.25 | #15 | 5/8″ | 15.87 ×1.60 | | φ15(16) | 1/2″ | #15 | 1/2″ | 21.25 × 2.75 | #20 | 3/4″ | 19.05 ×1.80 | | φ20(19) | 3/4″ | #20 | 3/4″ | 26.75× 2.75 | #25 | 1″ | 25.40 ×1.80 | | φ25 | 1″ | #25 | 1″ | 33.50× 3.25 | #32 | 1-1/4″ | 31.75×1.80 | | φ32 | 1-1/4″ | #32 | 1-1/4″ | 42.25 ×3.25 | #40 | 1-1/2″ | 38.10×1.80 | | φ38(40) | 1-1/2″ | #40 | 1-1/2″ | 48.00 ×3.50 | #50 | 2″ | 50.80×2.00 | | φ51(50) | 2″ | #50 | 2″ | 60.00× 3.50 | #70 | 2-1/2″ | 63.50×2.50 | | φ64(70) | 2-1/2″ | #70 | 2-1/2″ | 75.50×3.75 | #80 | 3″ | 76.20× 3.20 | | φ75(80) | 3″ | #80 | 3″ | 88.50×4.00 | | | | | φ100 | 4″ | #100 | 4″ | 114×4.00 | | | | | φ125 | 5″ | #125 | 5″ | 140×4.50 | | | | | φ150 | 6″ | #150 | 6″ | 165.00 ×4.50 | | |
|
|
|
JSH包塑金屬軟管
